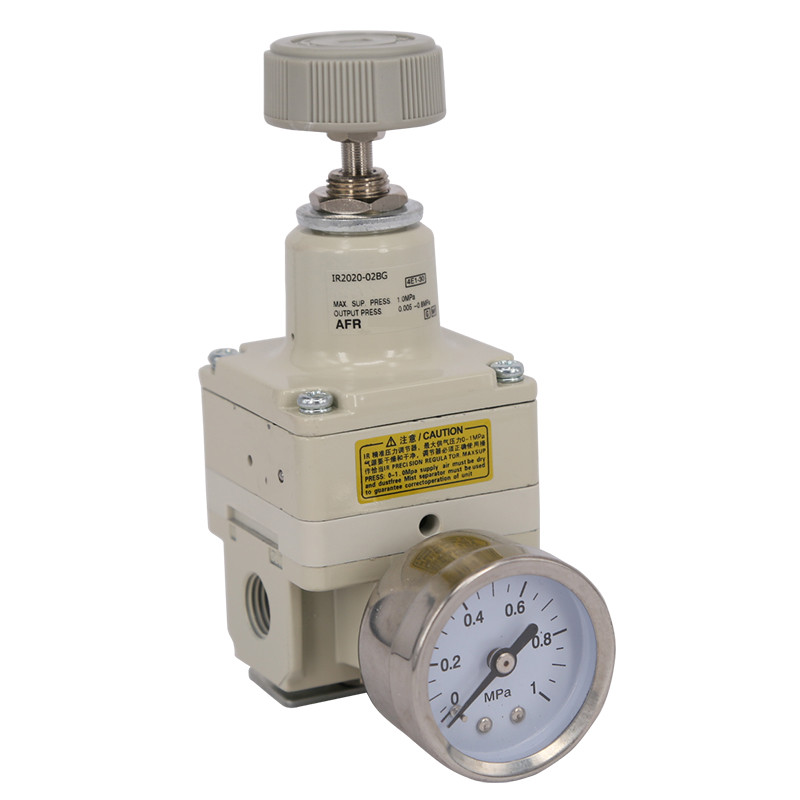

Прецизионный регулятор давления IR предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне с высокой точностью Обладает высокой скоростью деаэрации, точной установкой давления Модификации с пилотным управлением и возможностью монтажа на плите
При применении прецизионных регуляторов давления необходимо перед
ними устанавливать микрофильтр.
При нормальной работе изделия имеет место истечение воздуха из клапана сброса (отверстие в боковой стенке в средней части корпуса). Это необходимый расход воздуха, предусмотренный конструкцией прецизионного регулятора, и он не является признаком каких-либо нарушений в работе.
Основные технические характеристики прецизионного регулятора давления
|
Модель регулятора давления |
IR1000-01 |
IR2000-02 |
IR2010-02 |
IR2020-02 |
|
Присоединительная резьба |
G1/8” |
G1/4” |
||
|
Номинальный расход воздуха L/min |
400 |
600 |
650 |
700 |
|
Расход воздуха на собственные нужды (Истечение воздуха) max., L/min |
3.5 |
3.1 |
3.1 |
3.1 |
|
Рабочая среда |
Воздух отфильтрованный с содержанием твердых частиц не более 5 мкм, с отсутствием распыленного масла!!! |
|||
|
Конструкция регулятора давления |
Двух мембранный регулятор давления со сбросом избыточного давления |
|||
|
Диапазон регулировки давления, МПа |
0.05-0.2 |
0.05-0.4 |
0.05-0.8 |
|
|
Минимальное входное давление, Мпа |
Требуемое + 0,05 |
|||
|
Максимальное входное давление, МПа |
1,0 |
|||
|
Чувствительность |
В пределах 0,2% от полного диапазона |
|||
|
Точность регулировки |
В пределах +/-0,5% от полного диапазона |
|||
|
Диапазон рабочих температур |
-5~60 °С |
|||
|
Резьба подключения манометра |
G1/8” |
