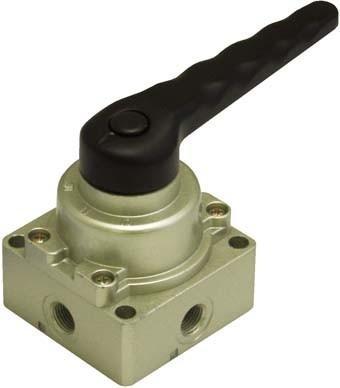

Пневмораспределитель ручной крановый серии HV четырехлинейные, трехпозиционный, с условным проходом 6, 10 и 16 мм, предназначен для изменения потоков сжатого воздуха в в системах управления технологическим оборудованием, пневмоприводах различного назначения.
Пневмораспределитель крановый данной серии может быть установлен в любом пространственном положении, монтируется на поверхность четырьмя винтами.
|
Технические характеристики
|
Модель 4/3 пневмораспределителя HV |
||
|
HV400-02 |
HV400-03 |
HV400-04 |
|
|
Схема работы |
4/3 пневмораспределитель с ручным управлением крановый |
||
|
Графическая схема работы |
|
||
|
Эффективная площадь сечения |
30mm2 / CV=1.68 |
||
|
Резьба подвода воздуха |
G1/4” |
G3/8” |
G1/2” |
|
Резьба атмосферного канала |
G1/4” |
G3/8” |
G1/2” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
||
|
Тип |
Плоский золотник |
||
|
Рабочее давление |
0-0,8МПа |
||
|
Максимальное давление |
1,2 МПа |
||
|
Температура эксплуатации |
-20 оС ÷ +60оС (-40 Со по запросу) |
||
|
Гарантийный срок эксплуатации |
12 месяцев при соблюдении правил эксплуатации |
