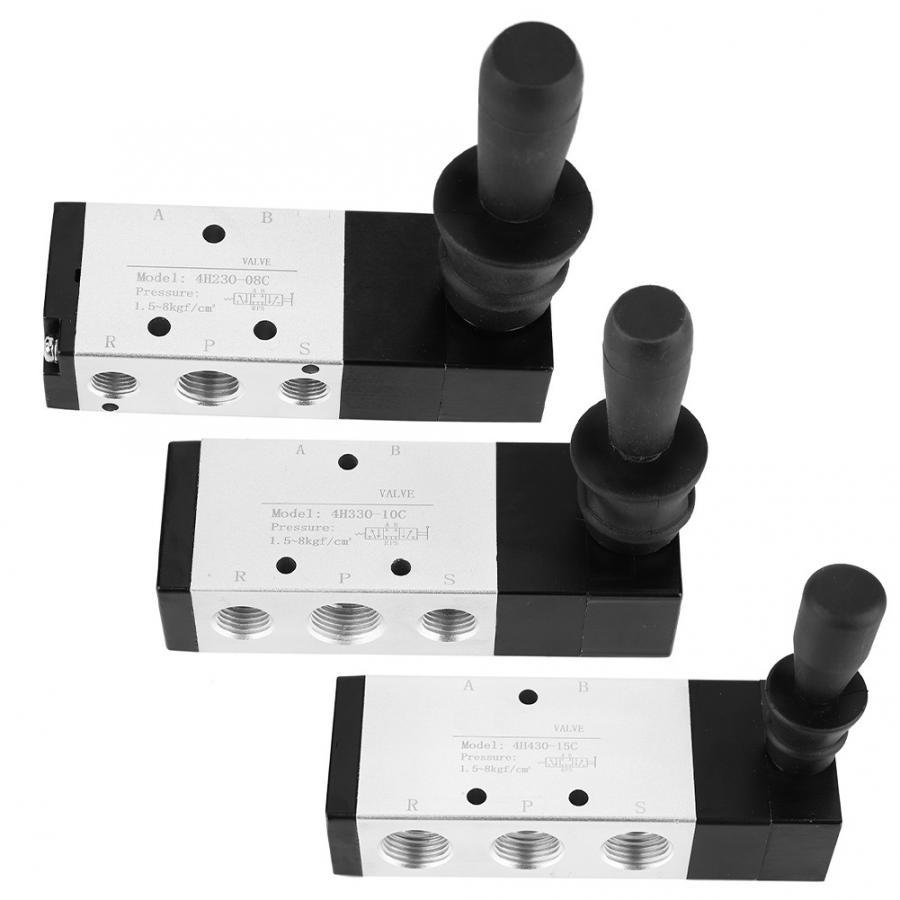

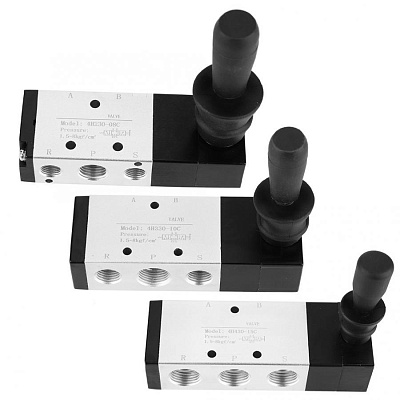

Пневмораспределители 5/2 с ручным управлением 4H-L предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе.
По схеме работы относятся к пневмораспределителям пятилинейным, двухпозиционным. С фиксацией и пружинным возвратом. С условным проходом от 6 до 15 мм, рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80. Управление осуществляется путем переключения рукоятки пневмораспределителя.
Надежная конструкция позволила значительно увеличить срок эксплуатации пневмораспределителей
|
Технические характеристики
|
Модель 5/2 пневмораспределителя 4H-L |
||||
|
4H210-L-06 |
4H210-L-08 |
4H310-L-08 |
4H310-L-10 |
4H410-L-15 |
|
|
Схема работы |
5/2 пневмораспределитель с ручным управлением (джойстик с фиксацией) |
||||
|
Графическая схема работы |
|
||||
|
Эффективная площадь сечения |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
25mm2 / CV=1.4 |
30mm2 / CV=1.68 |
50mm2 / CV=2.79 |
|
Резьба подвода воздуха |
G1/8” |
G1/8” |
G1/4” |
G3/8” |
G1/2” |
|
Резьба атмосферных каналов |
G1/8” |
G1/8” |
G1/4” |
G1/4” |
G1/2” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
||||
|
Тип |
Золотникового типа |
||||
|
Рабочее давление |
0,15-0,8МПа |
||||
|
Максимальное давление |
1,2 МПа |
||||
|
Температура эксплуатации |
-20 оС ÷ +60оС (-40 Со по запросу) |
||||
|
Гарантийный срок эксплуатации |
12 месяцев при соблюдении правил эксплуатации |
|
Технические характеристики
|
Модель 5/2 пневмораспределителя 4H-L-S |
||||
|
4H210-L-06-S |
4H210-L-08-S |
4H310-L-08-S |
4H310-L-10-S |
4H410-L-15-S |
|
|
Схема работы |
5/2 пневмораспределитель с ручным управлением (джойстик без фиксации) |
||||
|
Графическая схема работы |
|
||||
|
Эффективная площадь сечения |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
25mm2 / CV=1.4 |
30mm2 / CV=1.68 |
50mm2 / CV=2.79 |
|
Резьба подвода воздуха |
G1/8” |
G1/8” |
G1/4” |
G3/8” |
G1/2” |
|
Резьба атмосферных каналов |
G1/8” |
G1/8” |
G1/4” |
G1/4” |
G1/2” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
||||
|
Тип |
Золотникового типа |
||||
|
Рабочее давление |
0,15-0,8МПа |
||||
|
Максимальное давление |
1,2 МПа |
||||
|
Температура эксплуатации |
-20 оС ÷ +60оС (-40 Со по запросу) |
||||
|
Гарантийный срок эксплуатации |
12 месяцев при соблюдении правил эксплуатации |
