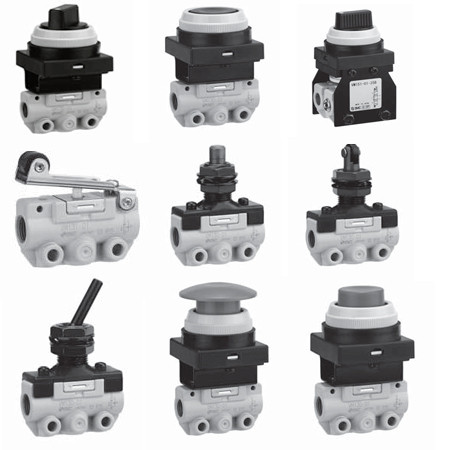

3/2, 5/2 Пневмораспределители серии Н с механическим и ручным управлением с пружинным или ручным возвратом в исходное положение, предназначены для останова или изменения потока сжатого воздуха
в пневмоприводах различного назначения.
Конструкция пневмораспределителеустройства:
- цилиндрический золотник (для всех распредеделителей, кроме H-32-06-**)
- клапанного типа (для распределителей H-32-06-**).
По типу управляющего элемента:
LB-Переключатель
TB-Селектор-
PB- Грибовидная кнопка
EB-Грибовидная кнопка с фиксацией
PP-Кнопка утопленная
PPL-Кнопка
R- Ролик
|
Технические характеристики |
Модель 3/2, 5/2 пневмораспределителя с механическим управлением |
|||
|
|
H-32-06-** |
H-32-08-** |
H-52-06-** |
H-52-08-** |
|
Схема работы |
3/2 пневмораспределитель |
5/2 пневмораспределитель |
||
|
Графическая схема работы |
|
|
|
|
|
Эффективная площадь сечения |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
12mm2 / CV=0.67 |
16mm2 / CV=0.89 |
|
Резьба подвода воздуха |
G1/8” |
G1/4” |
G1/8” |
G1/4” |
|
Резьба атмосферных каналов |
|
|
G1/8” |
G1/8” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|||
|
Тип |
Золотникового типа |
|||
|
Рабочее давление |
0 -0,8МПа |
|||
|
Максимальное давление |
1,2 МПа |
|||
|
Температура эксплуатации |
0 оС ÷ +70оС |
|||
|
Средний ресурс |
12 месяцев при соблюдении условий эксплуатации |
