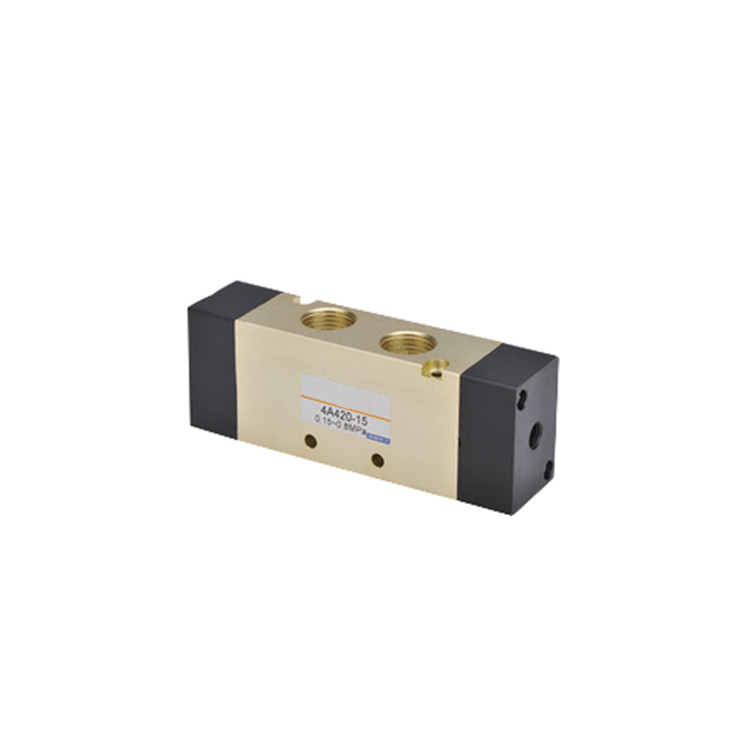

Пневмораспределитель 5/3 (5 линий, 3 позиции) предназначен для направления потоков сжатого воздуха. Используются, как правило, для позиционирования пневмоцилиндров и линейных пневмоприводов.
По схеме работы подразделяются на три типа
1. Пятилинейный трехпозиционный пневмораспределитель с закрытым центром
2, Пятилинейный трехпозиционный пневмораспределитель с открытым центром
3. Пятилинейный трехпозиционный пневмораспределитель с подачей воздуха на оба выхода
|
Технические характеристики |
Модель 5/3 пневмораспределителя |
|||||
|
|
4A130С-06 4A130E-06 4A130P-06 |
4A230C-06 4A230E-06 4A230P-06 |
4A230C-08 4A230E-08 4A230P-08 |
4A330C-08 4A330E-08 4A330P-08 |
4A330C-10 4A330E-10 4A330P-10 |
4A430C-15 4A430E-15 4A430P-15 |
|
Схема работы |
5/3 пневмораспределитель с пневмоуправлением |
|||||
|
Графическая схема работы |
|
|||||
|
Эффективная площадь сечения |
9mm2 / CV=0.5 |
12mm2 / CV=0.67 |
12mm2 / CV=0.67 |
18mm2 / CV=1 |
18mm2 / CV=1 |
50mm2 / CV=2.79 |
|
Резьба подвода воздуха |
G1/8” |
G1/8” |
G1/4” |
G1/4” |
G3/8” |
G1/2” |
|
Резьба атмосферных каналов |
G1/8” |
G1/8” |
G1/8” |
G1/4” |
G1/4” |
G1/2” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|||||
|
Тип |
Золотникового типа |
|||||
|
Рабочее давление |
0,15-0,8МПа |
|||||
|
Максимальное давление |
1,2 МПа |
|||||
|
Температура эксплуатации |
-20оС ÷ +60оС (-40 Сопо запросу) |
|||||
|
Максимальная частота срабатывания |
5 циклов в секунду |
|||||
|
Минимальное время переключения |
0,05 сек |
|||||
|
Средний ресурс |
20 000 000 циклов |
