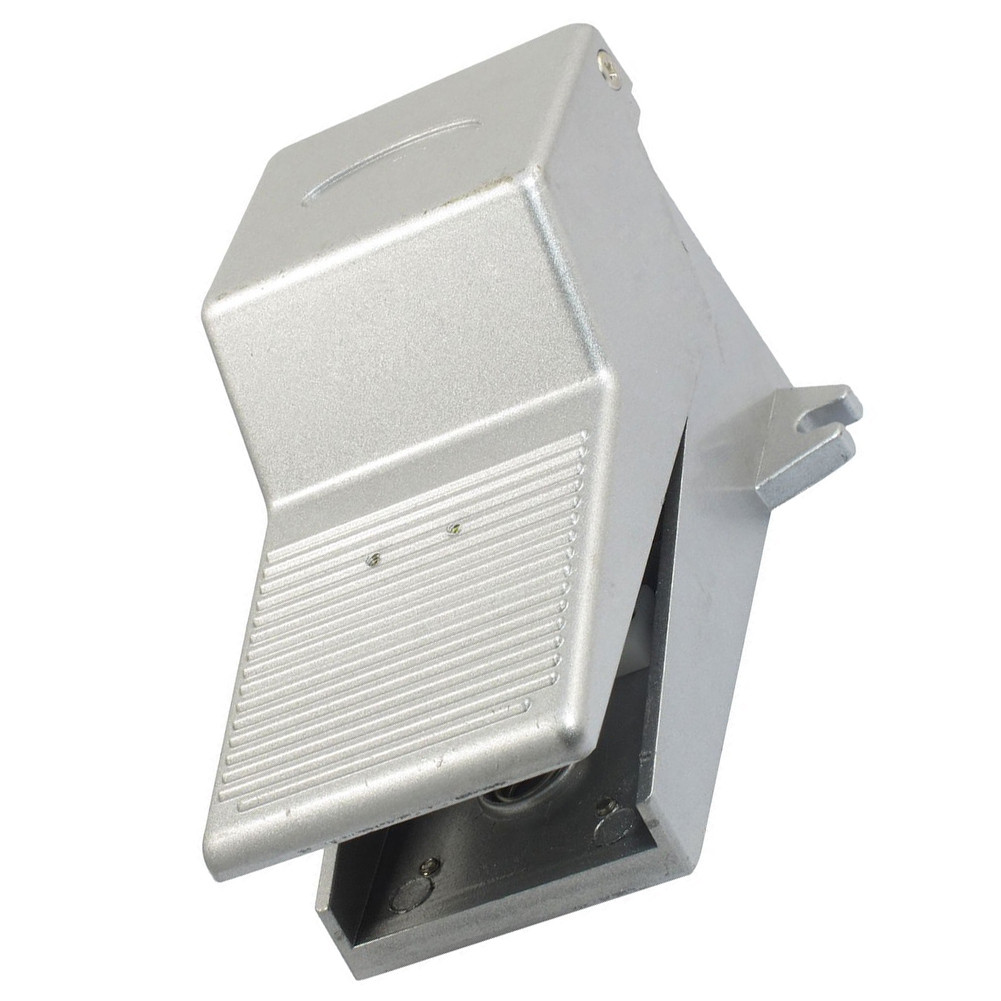

Пневмопедали серии K, H (механические пневмораспределители) служат для переключения линий подачи воздуха, трёх, четырех или пятилинейные, двухпозиционные управлением предназначены для управления потоками воздуха в пневмосистемах. Изготовлены из штампованной стали.
Применяются для подачи/отключения воздуха, управления исполнительными механизмами.
Основные технические характеристики пневмопедалей
|
Технические характеристики |
Модель пневмопедали |
|||
|
4F210-08 4F210-08-G |
4F210-08-L 4F210-08-LG |
K-FS-42-08 |
K-FS-32-08 |
|
|
Схема работы |
5/2 пневмопедаль без фиксации |
5/2 пневмопедаль с фиксацией |
4/2 пневмопедаль без фиксации |
3/2 пневмопедаль без фиксации |
|
Графическая схема работы |
|
|
|
|
|
Эффективная площадь сечения |
|
|
|
|
|
Резьба подвода воздуха |
G1/4” |
|||
|
Резьба атмосферных каналов |
Встроенные пневмоглушители |
G1/4” |
||
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|||
|
Тип управления |
Непосредственное (ножное) |
|||
|
Рабочее давление |
0 -1МПа |
|||
|
Максимальное давление |
1,2 МПа |
|||
|
Температура эксплуатации |
-20 оС÷ +60оС |
|||
|
Гарантийный срок эксплуатации |
12 месяцев при соблюдении правил эксплуатации |
Внутренняя конструкция и материал:
-корпус: анодированный алюминий, резиновая накладка;
-золотник: анодированный алюминий;
-возвратная пружина: нержавеющая сталь;
-уплотнения: пербунан (NBR).
