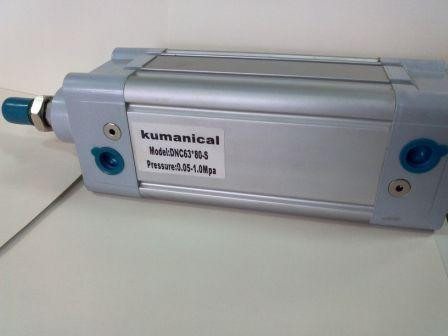

Пневмоцилиндры DNC
предназначены для преобразования энергии сжатого воздуха в поступательное движение поршня.
Цилиндры оснащены устройствами демпфирования в конце хода с регулировкой торможения. На поршне цилиндров установлены постоянные магниты, позволяющие определять положение поршня с помощью магнитных датчиков (герконов).
► По принципу действия разделяются на одно- и двухстороннего действия.
► По конструктивному исполнению с одно- и двухсторонним (проходным) штоком.
Основные технические характеристики пневмоцилиндров DNC в стандартном исполнении
|
Диаметр поршня, мм |
|||||||
|
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
|
Принцип действия |
Двойного действия |
||||||
|
Рабочая среда |
Сжатый воздух 40мкм, инертные газы |
||||||
|
Максимальное давление |
1,5 МПа |
||||||
|
Рабочее давление |
1,0 МПа |
||||||
|
Минимальное давление |
0,1 МПа |
||||||
|
Диапазон рабочих температур |
-5 ~ 60 С |
||||||
|
Скорость перемещения поршня |
50 ~ 500 мм/сек |
||||||
|
Диапазон хода поршня (стандарт) |
5 ~ 1500 мм |
||||||
|
Стандартный ход пневмоцилиндра, мм |
25, 50, 75, 100, 125, 150, 175, 200, 250, 300 далее +50мм |
||||||
|
Ресурс, (не менее) |
4000 км пройденного поршнем пути |
||||||
|
Смазка |
Не требуется в случае ненапряженной работы |
||||||
|
Резьба подвода воздуха |
G1/8” |
G1/4” |
G3/8” |
G1/2” |
|||
DNC - стандартное исполнение пневоцилиндра двойного действия
DNCD - пневмоцилиндр с проходным (двойным) штоком
DNCJ - пневмоцилиндр с регулировкой хода
Возможно изготовление пневмоцилиндра нестандартного исполнения на базе пневмоцилиндра серии DNC
