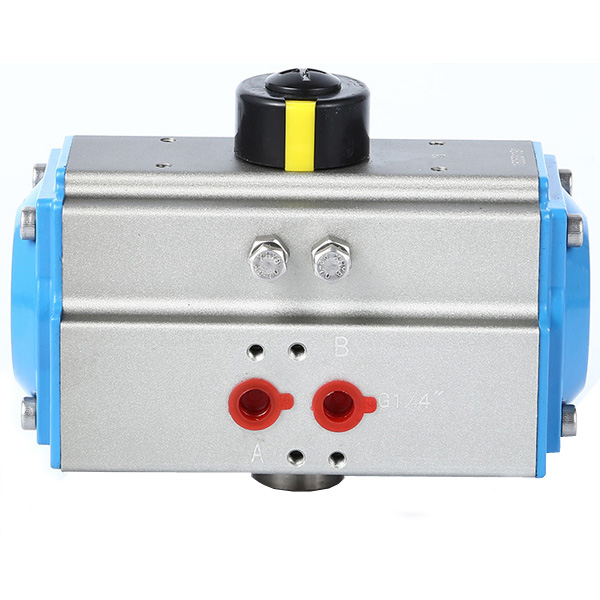

Пневматический привод двустороннего действия AT 63d

Пневматический привод двустороннего действия AT 63d

Описание
Диаметр, мм    63
Размер грани ступицы пневмопривода, мм    14
Размер грани штока клапана, мм    14
Порты подачи воздуха    2xG 1/4'' (NAMUR)
Объем воздуха, потребляемый пневмоприводом при открытии, л    0,14
Объем воздуха, потребляемый пневмоприводом при закрытии, л    0,2
Допустимая температура окружающей среды    -40…+65 °C
Исходное положение    может быть установлен в любое исходное положение
Стандарт присоединения пилотного клапана    NAMUR
Стандарт фланца для присоединения пневмопривода к клапану    ISO 5211, DIN 3337
Степень защиты корпуса    IP65
Тип среды    воздух (сухой и чистый; размер инородных частиц не должен превышать 30 микрон)
Допустимая температура управляющей среды    -20…+80 °C
Минимальное давление управляющей среды, бар    3
Максимальное давление управляющей среды, бар    8
Корпус пневмопривода    алюминий
Торцевая заглушка пневмопривода    литой алюминий
Уплотнения пневмопривода    PTFE и HNBR
Поршни пневмопривода    литой алюминий
Вал-шестерня    стальной сплав
Поворотный пневмопривод предназначен для управления шаровыми клапанами (кранами) или дисковыми затворами, у которых присоединительный фланец для установки пневматического привода выполнен в соответствии со стандартами ISO 5211 и DIN 3337.

Поворотные пневмоприводы серии AT являются приводами двустороннего действия. Это обозначает что открытие и закрытие присоединенного к приводу крана или заслонки осуществляется за счет энергии сжатого воздуха.

Корпус пневмопривода двойного действия представляет собой полый алюминиевый цилиндр, на обоих концах которого установлены торцевые заглушки. Внутри пневмопривода расположена воздушная камера, два поршня и вал-шестерня. Пневмопривод имеет два порта для подачи управляющего воздуха (имеется возможность установки непосредственно на пневмопривод пилотного (управляющего) клапана с присоединением по стандарту NAMUR.)

При подаче сжатого воздуха в порт A два поршня пневмопривода расходятся параллельно в противоположном друг от друга направлении, вращая вал-шестерню против часовой стрелки при помощи зубчатой передачи. Вал-шестерня, в свою очередь, передает крутящий момент и поворачивает шток шара клапана, на который установлен пневмопривод. Лишний воздух сбрасывается через порт B.

При подаче сжатого воздуха в порт B два поршня пневмопривода переместятся во встречном направлением, вращая вал-шестерню по часовой стрелке. Таким образом, вал-шестерня повернет шток шара клапана, на который установлен пневмопривод, обратно. Лишний воздух сбрасывается через порт A.

Особенности поворотного пневмопривода двустороннего действия:

Уплотнения корпуса пневматического привода выполнены из PTFE и HNBR (гидрированная нитрил-бутадиеновая резина), что позволяет пневмоприводу для трубопроводной арматуры работать при температуре окружающей среды от -40 до +65 °C.
Самые важные компоненты в конструкции пневматического поворотного привода проходят антикоррозионную обработку: вал-шестерня изготовлен из никелированного стального сплава, а корпус пневмопривода и его поршни – из твердо анодированного сплава алюминия. Торцевые заглушки корпуса пневмопривода из литого алюминия имеют специальное порошковое напыление.
Неполноповоротный пневматический привод серии AT может использоваться для управления любой трубопроводной арматурой, требующей для открытия или закрытия поворота вала на 90° и имеющей стыковочный фланец для присоединения привода выполненный по стандарту ISO 5211.
Пневмоприводы серии AT имеют конструкцию шестерня-рейка, за счет чего крутящий момент приводов двустороннего действия не зависит от угла поворота ступицы и постоянен на протяжении всего хода привода.
